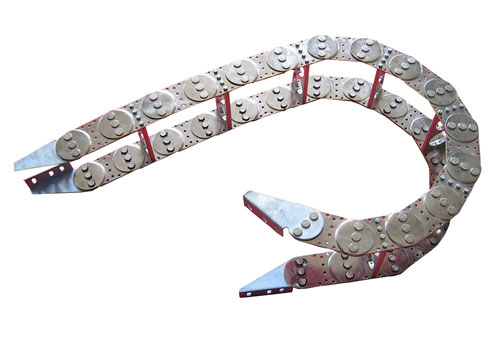

TL鋼鋁拖鏈 TL型鋼鋁拖鏈
- 產品品牌
- 產品型號
TL型鋼鋁拖鏈的主體是由鏈扳(優質鋼板鍍鉻)支撐扳(擠拉鋁合金)軸銷(合金鋼)等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形，鏈扳經鍍鉻處理外形效果新穎結構合理，靈巧強度高，鋼性好不變形，安裝方便，使用可靠,易拆裝，尤其是采用高強度耐磨材料，合金銅為軸銷，提高了產品的耐磨強度，彎曲更靈活，阻力更小，降低了噪音，從而可保證長時間使用不變形，不下垂。
TL型鋼鋁拖鏈特點
1．拖鏈可適應最大移動速度40米/分。
2．拖鏈在最大移動速度時，噪聲聲壓級不大于68分貝。
3．拖鏈安全使用壽命不小于100萬次(往復)。
TL鋼鋁拖鏈規格尺寸參數表
| 型號 | 節距 | 外高 | 內高 | 寬度內外差距 | 彎曲半徑 |
|---|---|---|---|---|---|
| TL45 | 45 | 30 | 12 | 15 | 75/90/115/125/145/185 |
| TL65 | 65 | 44 | 25 | 15 | 80/100/125/150/200/300 |
| TL75 | 75 | 50 | 30 | 15 | 80/100/125/150/200 |
| TL80 | 80 | 52 | 32 | 15 | 80/100/125/150/200 |
| TL95 | 95 | 70 | 50 | 15 | 115/145/200/250/300/350/400 |
| TL100 | 100 | 75 | 55 | 15 | 150/200/250/300/350/400 |
| TL115 | 115 | 85 | 65 | 20 | 200/250/300/350/400 |
| TL125 | 125 | 100 | 70 | 20 | 150/200/250/300/350/475/600 |
| TL155 | 155 | 125 | 90 | 24 | 200/250/350/500/600/700 |
| TL180 | 180 | 144 | 110 | 24 | 200/250/300/350/450/500/600/750 |
| TL225 | 225 | 200 | 175 | 30 | 300/400/600/650/750 |
| TL250 | 250 | 220 | 185 | 30 | 300/400/600/650/750 |
| 全封閉TL75 | 75 | 50 | 30 | 15 | 最小半徑100 |
| 全封閉TL100 | 100 | 75 | 55 | 15 | 最小半徑150 |
| 全封閉TL125 | 125 | 100 | 70 | 20 | 最小半徑250 |
| 全封閉TL175 | 175 | 150 | 115 | 24 | 最小半徑300 |
TL鋼鋁拖鏈用途和特點
（1）適合于使用在往復運動的場合，能夠?qū)?nèi)置的電纜、油管、氣管、水管等起到牽引和保護的作用。
（2）每一節都能打開，便于安裝和維修。運動時噪音低、耐磨，可高速運動。

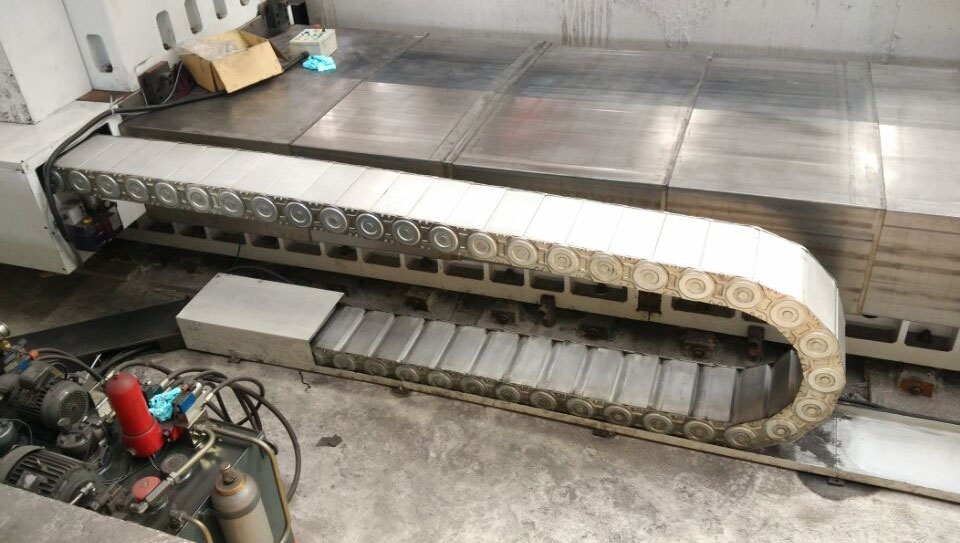

（3）廣泛應用于數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、超重運輸設備、自動化倉庫等。
TL鋼鋁拖鏈的結構

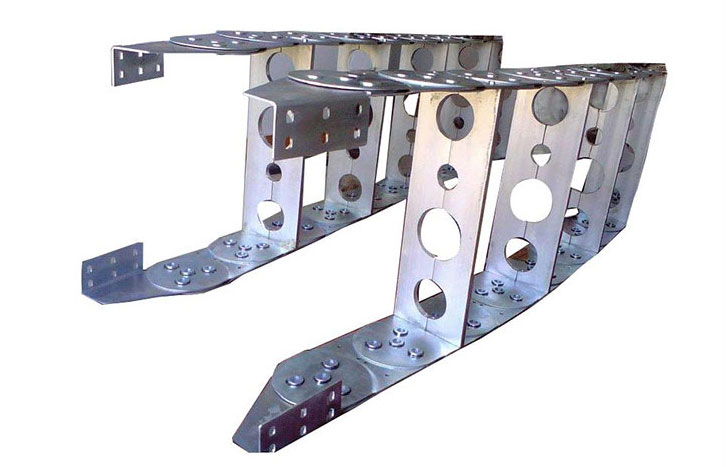

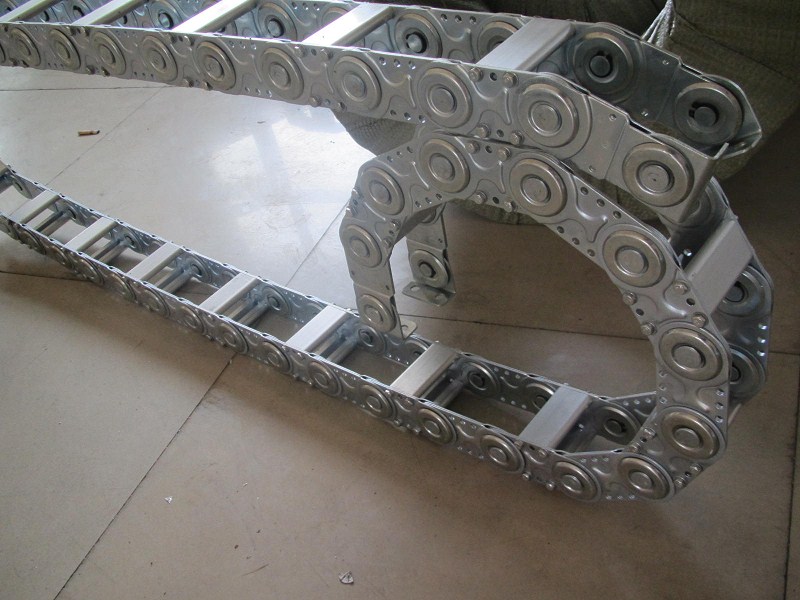

（1）鋼鋁拖鏈外形似坦克鏈，由眾多的單元鏈接組成，鏈接之間轉動自如。（2）相同系列的鋼鋁拖鏈的內高、外高、節距相同，鋼制拖鏈內寬、彎曲半徑R可有不同的選擇。

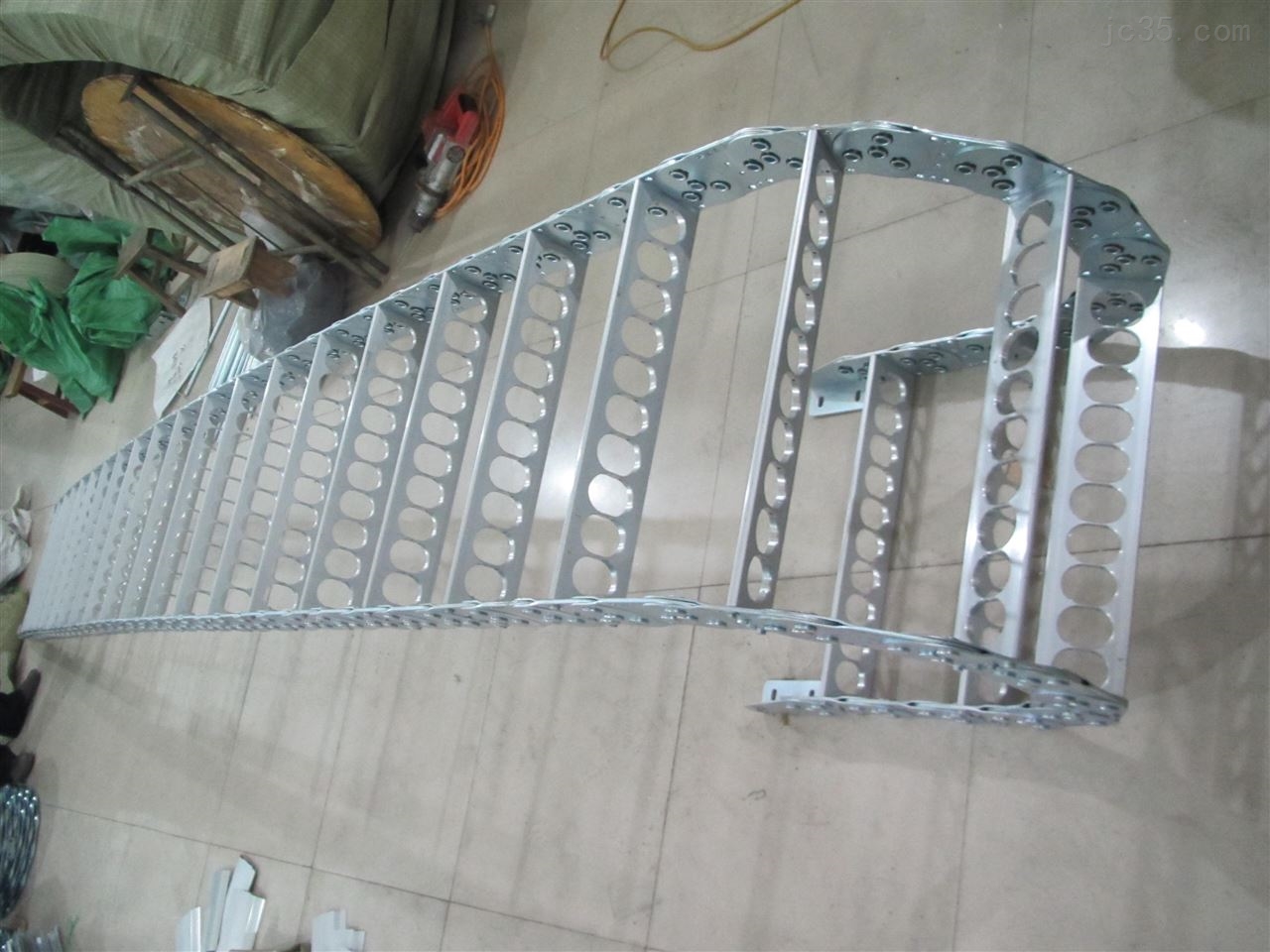

（3）單元鏈節由左右鏈板和上下蓋板組成，鋼鋁拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入鋼制拖鏈。
（4）另可提供分隔片，將鏈內空間按需要分隔開。
